锥齿轮的装配要求

时间:2018-1-22   点击:4387次

    锥齿轮的传动效率高,传动很稳定,整个的圆弧重叠系数大,承载能力高,传动平稳,非常适合在一些机械设备上使用,为了可以保证其加工精度,在装配的时候要严格按照要求进行操作。
锥齿轮装配要求:
    1、锥齿轮装配是两齿轮相啮合齿面接触斑点为百分之七十以上,通过调整垫片的厚度,来调整两齿轮啮合间隙,间隙不能过大,过大了齿轮的牙齿要打坏,过小了要会卡,装配好以后用手转动伞齿轮一周,刚好是不松也不紧,注意要能转10圈以上没有卡。
    2、应先将两根轴的中心线调整到同一平面上,先调好齿轮间隙,后调轴的窜动量,用塞尺检查,允许偏差参照下表。
    3、接触面着色检查时,在转动中不得使轴串动,在没负荷的情况下,其接触面应靠近齿轮小头边缘2到4mm,偏向小头一侧,接触面积为齿工作面积的30%~35%,且沿齿高中部接触;但由于负荷扭转的微小位移。

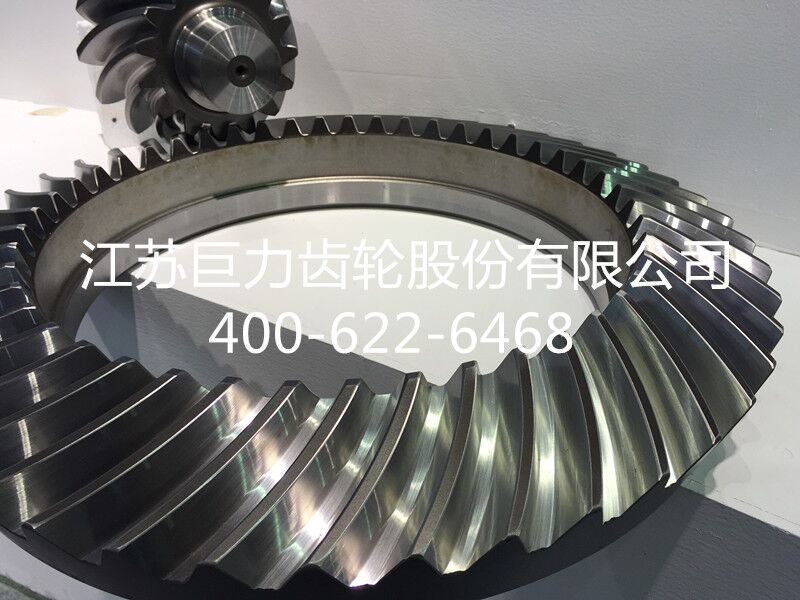

锥齿轮
