锥齿轮,型号不同,功能也不同

时间:2017-12-27   点击:3728次

    齿轮是一种用于传递相交轴之间的运动和动力,如果两齿轮轴交角为90度,且两轴线在同一平面则为锥齿轮,如果两轴线不在同一平面,则称为准双曲面齿轮。如果两轴线夹角不为90度,则称为非正交螺旋锥齿轮。夹角不为90度的一般用于航空航天,用途减速机构。
    锥齿轮的理论齿形为球面渐开线,由于制造工艺复杂,一般将其简化为锥面,按照齿长曲线来分,螺旋锥齿轮的齿长节线可以为圆弧,可以为双曲线,可以为对数螺旋线等各种类型,齿长节线还有一种就是延伸外摆线,一般齿长曲线是圆弧和双曲线时,齿高从大端到小端逐渐减小,称为渐缩齿,齿长节线为延伸外摆线时,齿高从大端到小端相同,但是齿顶宽逐渐减小,称为等高齿。
    从加工工艺来分,可以把锥齿轮分为连续分度法和间歇分度法,对于格里森制锥齿轮,当加工完一个刀齿后,刀具回退的同时,工件进行分度,然后工件再次进给切入下一个齿槽,这种方法称为间歇分度法,也可被称为端面铣齿法。

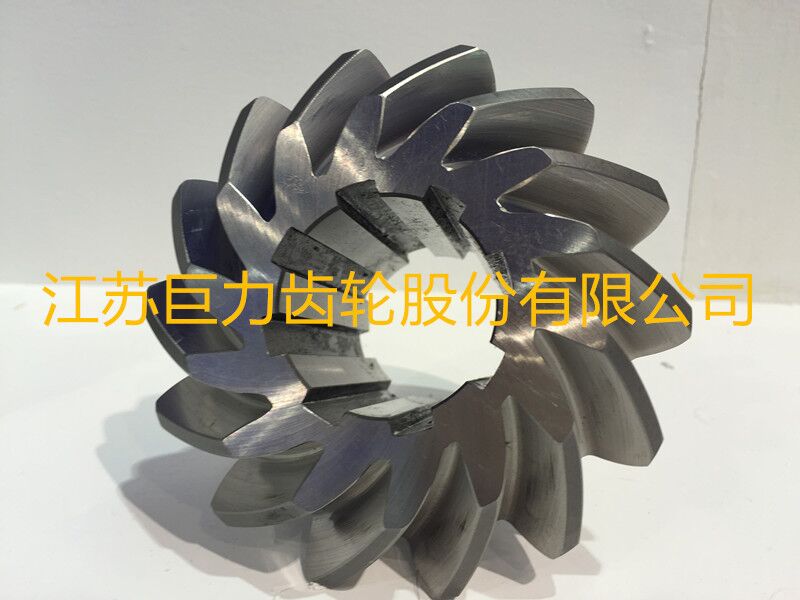

锥齿轮
